Gulvvarme fræser i beton: hvornår det giver mening

Det almindelige råd er at vælge fræsning, fordi gulvvarmen kan etableres hurtigt uden at bryde hele gulvet op. Det er et forkert sted at begynde. En hurtig installation er ikke meget værd, hvis rillerne svækker dækket, eller varmen efterfølgende forsvinder ned gennem en dårligt isoleret konstruktion.

Start med dækkets resttykkelse, isolering og fugtforhold. Først derefter giver det mening at sammenligne installationstid og kvadratmeterpris. Ved en større renovering er den billigste udførelse ikke nødvendigvis den billigste løsning at eje.

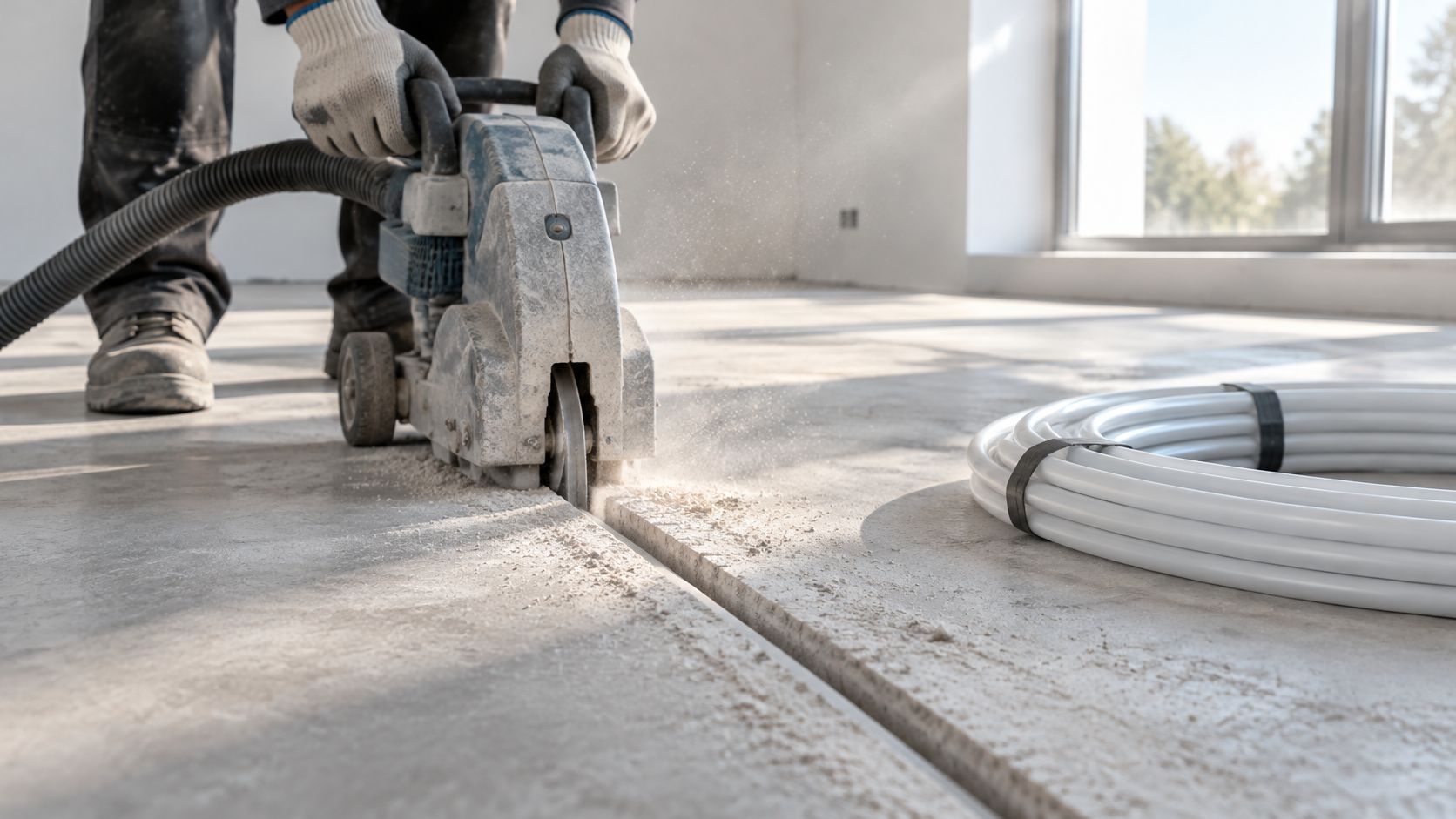

Hvad en gulvvarmefræser gør i et eksisterende dæk

En gulvvarmefræser skærer riller i et eksisterende underlag, så vandbårne varmeslanger kan lægges ned i gulvet. Til beton bruges en maskine med skærende udstyr beregnet til mineralske materialer. En hulkehlfræser til vendespor i gulvvarmeplader er et andet værktøj og kan ikke uden videre bruges i beton.

Tænk på arbejdet som at skære render i en plade frem for at støbe en ny. Gulvets overordnede niveau kan bevares, men under hver rille bliver der mindre materiale tilbage. Den tilbageværende tykkelse skal kunne tåle indgrebet.

Gulvhøjden bevares, underlaget forbedres ikke

Metoden er interessant, når eksisterende døre, køkkenelementer og overgange til tilstødende rum begrænser byggehøjden. Den kan også mindske nedbrydningen i et hus, hvor et sundt betongulv ellers ville blive fjernet alene for at få plads til varmeslanger.

Fræsning tilfører imidlertid ikke isolering under betonen. Til sammenligning omtaler Bolius i en tidligere anbefaling 400 mm isolering i et nyt terrændæk. Det er en anden konstruktion end et eksisterende gulv, hvor der blot skæres spor.

Fræsning er en installationsmetode, ikke en genvej til et nyt terrændæks egenskaber.

Ved fuld gulvudskiftning kan isolering, fugtsikring og radonsikring indarbejdes i en samlet opbygning. Ved fræsning skal de eksisterende forhold accepteres eller håndteres særskilt. En ny belægning ovenpå ændrer ikke den forskel.

For en boligejer i Ballerup eller Storkøbenhavn bør beslutningen derfor omfatte både konstruktionen og den færdige gulvbelægning. Et lavt gulv er kun en fordel, hvis det også bliver et holdbart og anvendeligt gulv.

Fræsning, opbygning og alternativer side om side

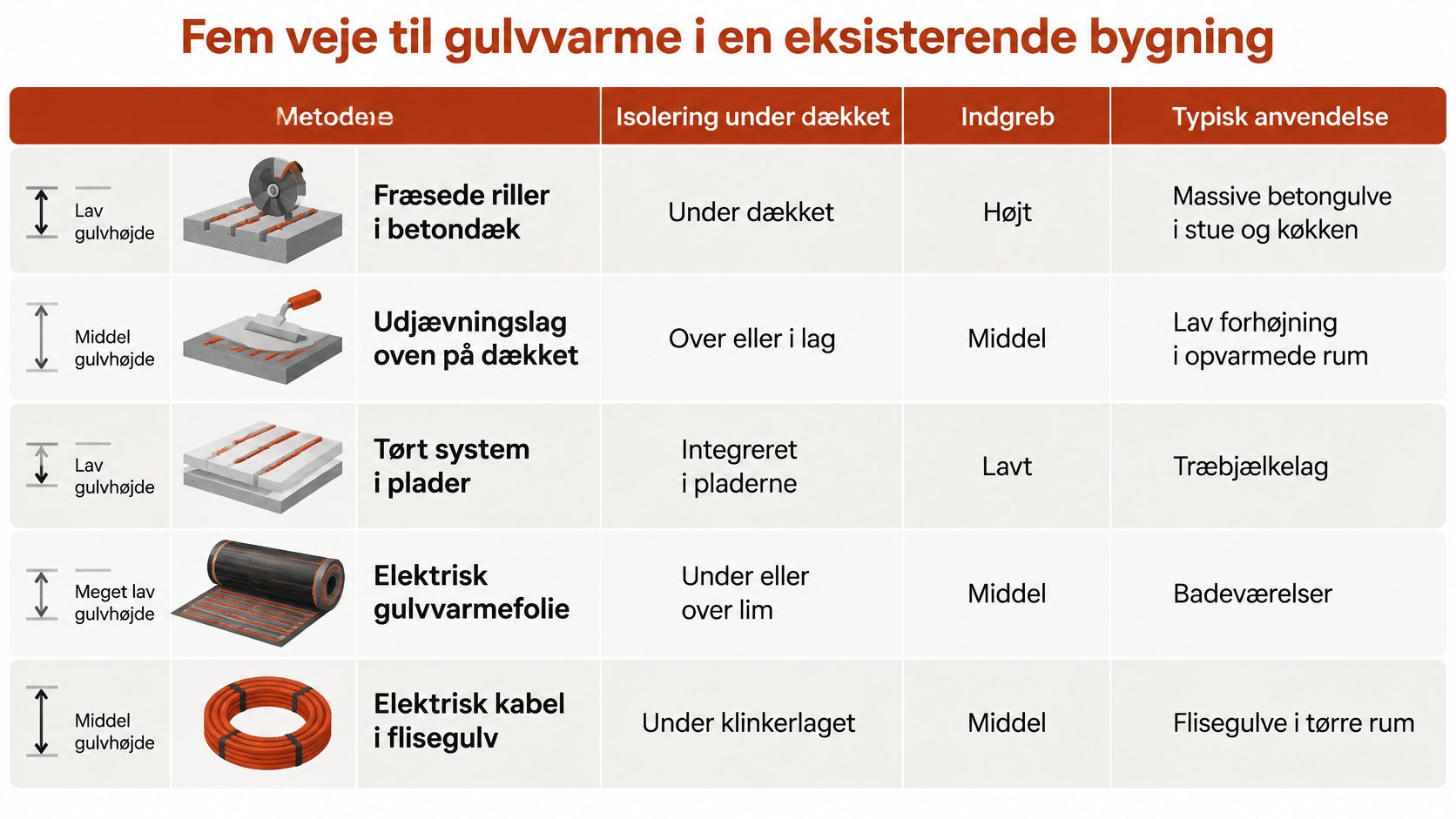

Metoder til gulvvarme i eksisterende gulve

Læs især kolonnen om isolering. Ved fræsning, plader og elektriske løsninger beholder du som udgangspunkt den eksisterende isolering under dækket. Fuld opbrydning giver adgang til at ændre selve fundamentet for gulvets varmeøkonomi.

Den skematiske oversigt viser forskellige systemprincipper. Valget af system skal altid passe til underlag og gulvbelægning.

Delvis opbrydning kræver en klar lagdeling

Delvis opbrydning er relevant, hvis et svagt eller uegnet afretningslag kan fjernes uden at berøre den bærende konstruktion. Det er ikke en løsning på en bærende plade, som allerede er for tynd. Her kan man ikke blot fjerne mere beton og regne med, at ny afretning genskaber bæreevnen.

Gulvvarmeplader undgår indgrebet i betonen, men flytter problemet til højden. Regn med hele opbygningen: plader, eventuelle lastfordelende lag, underlag og slutbelægning. Kontroller også opvaskemaskine, terrassedøre og trappetrin, hvor en ændret gulvkote kan give praktiske problemer.

Vælg efter den begrænsning, der faktisk findes

Elektrisk gulvvarme kan være teknisk enkel at indpasse, men bør ved større boligrenoveringer vurderes ud fra forsyning og driftsøkonomi. En lav anskaffelsespris fortæller ikke, hvad det koster at opvarme rummene gennem mange fyringssæsoner.

Ved planlægning af gulvvarme i betongulv bør metodevalget derfor følge denne regel:

• Fræsning: Vælg den, når gulvhøjden er den afgørende begrænsning, og konstruktionen er dokumenteret egnet.
• Fuld opbygning: Vælg den, når forhold under gulvet alligevel skal udbedres.
• Pladesystem: Overvej det, når en højere gulvkote kan accepteres, og underlaget er stabilt.

Det er ikke tilstrækkeligt, at en metode kan være der på tegningen. Den skal kunne udføres ved døråbninger, installationer og overgange uden improviserede afslutninger.

Hvornår fræsning holder og hvornår den ikke gør

Ukendt resttykkelse er en stopklods, ikke et forbehold i tilbuddet. Fræsning holder kun, når dækkets tykkelse, styrke og opbygning tillader sporene uden en uacceptabel svækkelse. En pæn overflade dokumenterer ingen af delene.

Kriterier for at fræse gulvvarme

Et klart nej skal udløse en afklaring, før maskinen bestilles. Det gælder også et kældergulv, hvor en prøvemåling viser mere beton end forventet. Tykkelse alene siger ikke nok om betonens kvalitet, understøtning eller armering.

Ældre stuegulv og fælles opgang kræver forskellige undersøgelser

Tag et stuegulv i en ældre bolig med ukendt opbygning. Her begynder arbejdet med eksisterende tegninger, scanning og om nødvendigt kontrollerede prøveåbninger. Flere støbeetaper kan betyde, at gulvet ikke har samme tykkelse og kvalitet i alle rum.

Revner skal også vurderes. En gammel, stabil svindrevne og en revne fra bevægelse i underlaget kræver ikke samme behandling. Et nyt afretningslag over aktive bevægelser er ikke en holdbar løsning.

I en opgang eller et fællesareal skal rådgiveren desuden undersøge varmeforsyning og ejerskab. Bygningsreglementets vejledning om installationer i eksisterende byggeri skelner mellem mindre ændringer, som ikke påvirker installationens funktion, og ændringer med bredere konsekvenser for anlægget. Nye kredse, fordelerrør og pumpeændringer kan derfor ikke behandles som et isoleret gulvarbejde.

Bevaring og energiforbedring skal afvejes

I bevaringsværdige ejendomme kan det være fornuftigt at begrænse indgrebet. Men fræsning er ikke automatisk skånsom, blot fordi mindre materiale køres væk. Originale gulve, historiske lag og tilstødende konstruktioner kan gøre en anden varmefordeling mere hensigtsmæssig.

Ved fredede bygninger bør relevante myndighedsafklaringer indgå tidligt. Beslutningen må ikke træffes ud fra, hvad maskinen kan skære, men ud fra hvad bygningen kan tåle at miste.

Økonomisk tommelfingerregel: Betal ikke for et nyt varmesystem oven på et gulv, som du allerede forventer at skulle udskifte.

Ved gulvvarme i et gammelt hus er levetidsøkonomien særlig vigtig. Hvis den eksisterende konstruktion medfører vedvarende varmetab eller senere genåbning, kan besparelsen ved fræsning blive spist op af drift og dobbeltarbejde.

Et samlet energimål kræver samtidig vurdering af klimaskærm, varmekilde, ventilation og varmt brugsvand. Behagelig gulvtemperatur er ikke i sig selv dokumentation for en energieffektiv bygning.

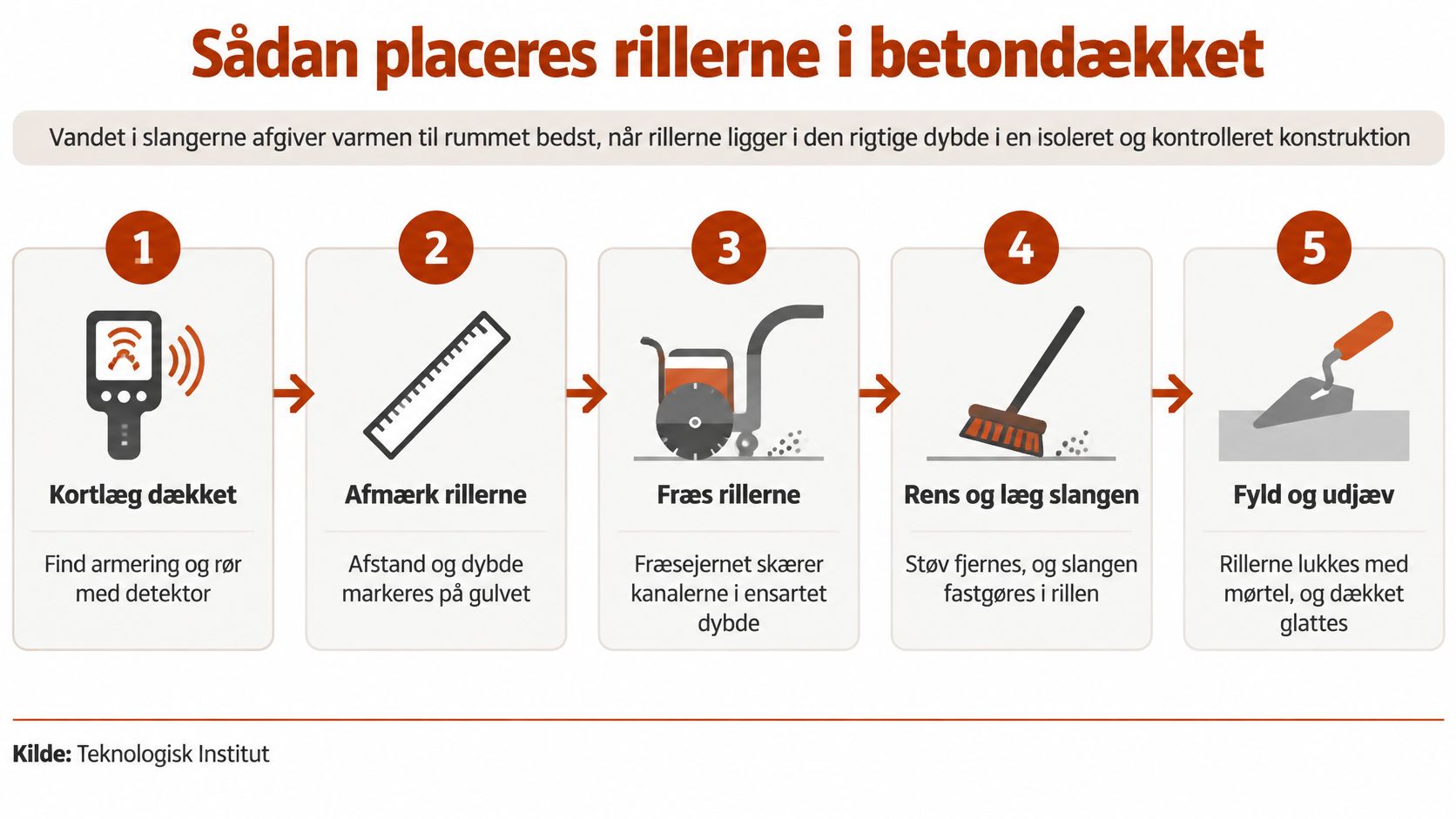

Sådan placeres rillerne i betondækket

Rillerne skal placeres efter en projekteret kredsplan, ikke efter hvad der er lettest at tegne på gulvet. Slangerne skal kunne afgive varme jævnt til rummene, samtidig med at armering, skjulte installationer og tætningslag beskyttes.

Teknologisk Institut angiver som teknisk reference, at gulvvarmeslanger i betongulve normalt ligger cirka 6–10 cm nede i den færdige gulvkonstruktion, og beskriver krav om iltspærre i plastslanger samt isolering af rørinstallationer efter DS 452. Referenceplaceringen er ikke en anvisning på at fræse tilsvarende dybt i et eksisterende dæk.

Rørafstand og belægning skal passe sammen

En tættere rørføring kan give mere ensartet overfladetemperatur, men kræver mere rør og omhyggelig opdeling i kredse. En større afstand reducerer rørforbruget, men kan give tydeligere temperaturforskelle mellem sporene.

Den samme rørføring fungerer heller ikke nødvendigvis ens under klinker og et trægulv med isolerende underlag. VVS-projekteringen skal tage højde for belægningens varmemodstand og leverandørens temperaturbegrænsninger.

Dimensioneringseksempel for gulvvarme i betondæk

Eksempelværdierne nedenfor stammer samlet fra Teknologisk Instituts eksempel for lavenergibyggeri.

Tallene er et sammenhængende lavenergieksempel, ikke en standardopskrift til et ældre hus. Brug princippet: varmebehov, vandtemperatur, rørdimension og afstand skal beregnes sammen.

Arbejdsgangen fra kortlægning til afprøvning

1. Kortlæg dækket. Mål opbygningen, og lokaliser armering og skjulte rør med egnet detektor eller scanning. Afklar usikre områder, før sporene afmærkes.
2. Udarbejd kredsplanen. Fastlæg rørafstand, kredslængder, vendespor og adgang til fordeleren. Undgå skarpe bøjninger og en samling af mange varme tilførselsrør på et lille gulvareal.
3. Afmærk og fræs. Indstil maskinen efter den godkendte sporgeometri. Stop ved uventet armering, hulrum eller ændringer i betonens beskaffenhed.
4. Rens og udlæg slanger. Støvsug rillerne grundigt, og fjern skarpe kanter. Brug kompatible slanger med iltspærre, og beskyt dem mod knæk og beskadigelse.
5. Afprøv og dokumentér. Trykprøv installationen, og registrer rørføringen, før den skjules. Luk derefter med et udfyldningsmateriale, der passer til systemet og den efterfølgende gulvopbygning.

Procesoversigten viser hovedgrebene. Kontrol og trykprøvning skal ligge før udfyldning, også når selve lukningen er vist som sidste arbejdstrin.

En kreds kan sammenlignes med en haveslange, hvor længden påvirker modstanden mod vandets bevægelse. I gulvvarmen afgiver vandet samtidig varme undervejs. Derfor kan en lang kreds ikke blot forlænges videre ind i næste rum uden kontrol af flow og varmeafgivelse.

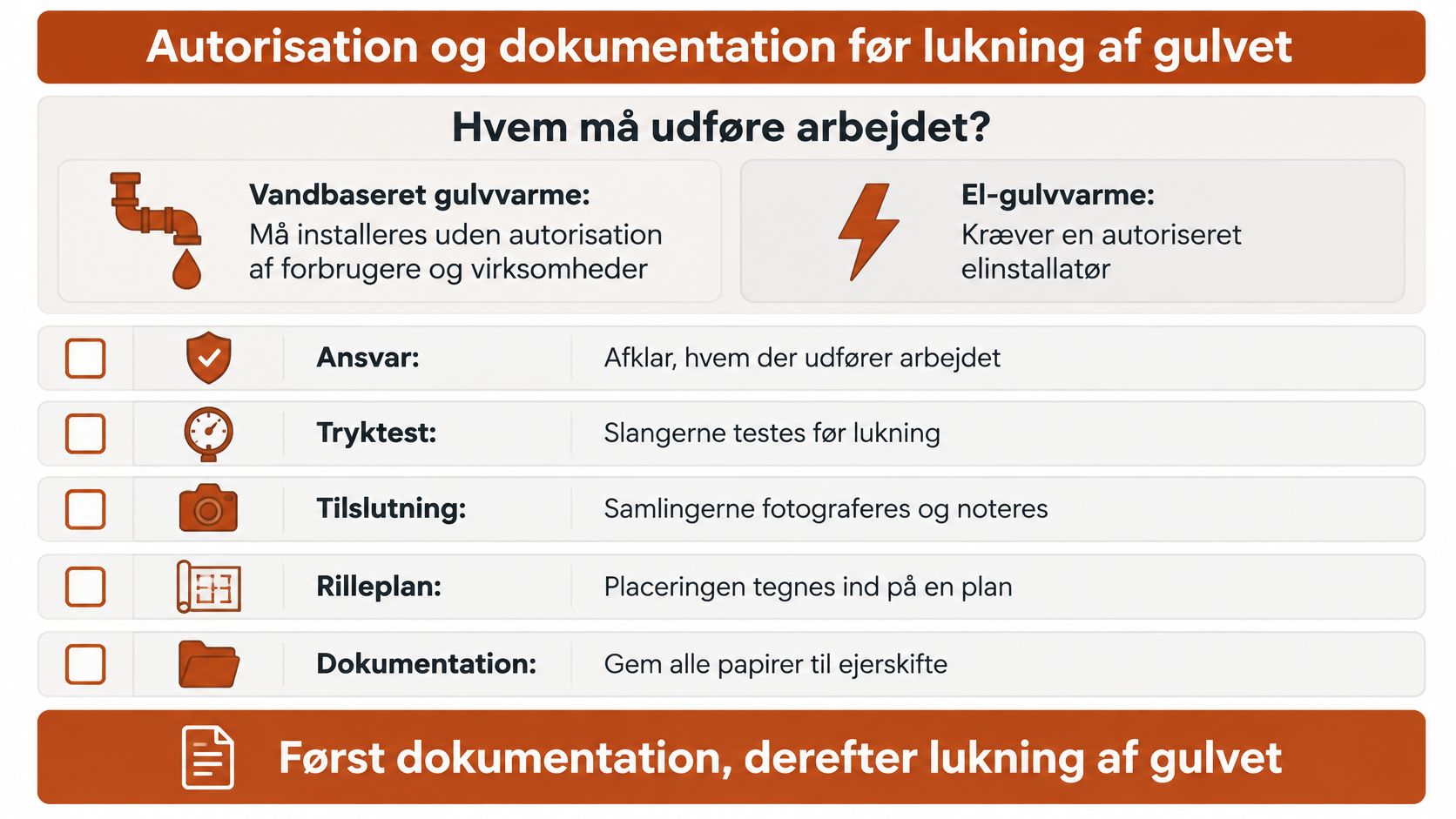

Autorisation og dokumentation før lukning af gulvet

Ansvarsfordelingen skal være skriftlig, før arbejdet går i gang. Sikkerhedsstyrelsen oplyser, at forbrugere og virksomheder uden autorisation må installere vandbaseret gulvvarme, mens el-gulvvarme kræver en autoriseret elinstallatør. Tilslutninger til andre installationer skal vurderes særskilt, herunder elektriske forbindelser og fjernvarme.

Lad en autoriseret VVS-installatør stå for tilslutningen til centralvarmeanlægget i den samlede entreprise. Det giver en tydelig faglig grænse mellem gulvarbejde og varmeinstallation, selv om autorisationskravet konkret afhænger af, hvilken installation der berøres.

Fordel ansvar og kontrolpunkter

Bygningsreglementets krav til varme- og køleanlæg angiver, at projektering og udførelse skal følge DS 469. En arbejdsbeskrivelse bør derfor navngive den ansvarlige for dimensionering, fræsning, rørudlægning, fordelerskab, pumpe og styring.

Dokumentationen skal følge arbejdets rækkefølge. Noget kan kontrolleres før lukning, mens den endelige funktionskontrol kræver et færdigt og idriftsat anlæg.

• Trykprøvning: Registrer prøvningen af hver kreds, inden rørene dækkes.
• Indregulering: Gem kredslængder og indstillingsværdier. Den endelige indregulering udføres, når anlægget er driftsklart.
• Termostatfunktion: Kontroller ved idriftsættelse, at hver rumtermostat styrer den rigtige kreds.
• Fotos: Fotografer rørføringen med genkendelige fikspunkter, så billederne kan bruges ved senere boring eller ombygning.
• Materialer: Notér rørtype, dimension, rørafstand og anvendt udfyldningsprodukt.
• Konstruktion: Gem målinger af dækkets tykkelse og den vurderede resttykkelse under sporene.

Sikker udførelse på en beboet ejendom

Betonstøv skal begrænses ved kilden. Brug maskinafskærmning og egnet industristøvsuger ved tør fræsning, eller våd fræsning med udstyr beregnet til det og kontrolleret opsamling af slam. Brug ikke vand sammen med en almindelig tørmaskine.

Afskærm arbejdsområdet, og planlæg transportveje, så støv ikke trækkes gennem boligen eller opgangen. Høreværn, øjenværn og egnet åndedrætsværn skal passe til arbejdet, og elforsyningen skal have fungerende fejlstrømsbeskyttelse.

Luk ikke et gulv, fordi næste fag står klar. Luk det, når kontrollen er udført og registreret.

Ved fælles varmeanlæg skal ejerforening eller boligafdeling inddrages skriftligt. Aftal også varsling af beboere, adgang og eventuelle driftsafbrydelser, så gulvarbejdet ikke skaber uplanlagte problemer i resten af ejendommen.

Leje eller køb af fræser og hvad det koster

Maskinens pris er den mindste post i regnestykket. Det, der afgør regningen, er underlaget, sporene og alt det arbejde, der skal ligge oven på bagefter.

Priseksempler for værktøj og fræsning

Priserne har forskellige målestokke. Et værktøj købes som en genstand, mens en entreprisepris gælder en ydelse pr. areal. Derfor er det misvisende at stille maskinens købspris op mod håndværkerens samlede tilbud.

Køb det rigtige værktøj til materialet

Søger du efter gulvvarme fræser, møder du både betonmaskiner og fræsejern til pladematerialer. Et hulkehlfræserjern til vendespor i gulvvarmeplader er ikke et billigt alternativ til professionelt betonudstyr. Kontroller materialeegnethed, sporprofil, dybdestyring og maskinens mulighed for effektiv støvopsamling, før du bestiller.

En almindelig rillefræser er heller ikke automatisk egnet til et helt gulvvarmeprojekt. Vendebuer, afstand til vægge og ensartede spor kan kræve andet udstyr eller supplerende bearbejdning. Få udlejeren til at bekræfte anvendelsen i stedet for at bestille ud fra motoreffekt.

Ved et afgrænset projekt er leje normalt det fornuftige valg, hvis de nødvendige kompetencer findes i forvejen. Køb giver først mening, når maskinen skal bruges gentagne gange, og når budgettet også rækker til vedligehold, skærende dele og udsugning.

Sammenlign hele opgaven, ikke kun maskinen

Indhent mindst to lejetilbud, og få vilkårene på skrift. Spørg især til skiveslid, rengøring, forsikring, transport, tilbehør og betaling ved forsinket aflevering. Et billigt døgn bliver dyrt, hvis arbejdet står stille, fordi underlaget ikke var afklaret.

Et budget for installation af gulvvarme bør desuden omfatte:

• Forundersøgelser: Opmåling, scanning, prøveåbninger og eventuel konstruktionsrådgivning.
• Varmeinstallation: Slanger, fordeler, regulering, tilslutning og nødvendige ændringer ved varmekilden.
• Gulvopbygning: Rensning, udfyldning, afretning og klargøring til den valgte belægning.
• Aflevering: Afprøvning, indregulering og samlet dokumentation.

Entrepriseksemplet er ikke et tilbud og fastlægger ikke præcist, hvilke ydelser leverandøren inkluderer. Bed om særskilt angivelse af moms, belægning, tilslutning og forbehold for underlaget, så tilbuddene kan holdes op mod hinanden.

Den billigste metode pr. kvadratmeter er sjældent den billigste over gulvets levetid. Fræser du i et dæk uden tilstrækkelig resttykkelse, isolering eller tørre fugtforhold, kan du ende med at betale for både den opgivne installation og en helt ny gulvopbygning. En grundig undersøgelse af dækket er en del af økonomien, ikke en ekstraudgift.

Næste skridt før du indhenter tilbud

Saml et kort projektgrundlag, før du beder om priser. Send byggeår, en plantegning over de berørte rum, oplysninger om den eksisterende varmeforsyning og en beskrivelse af den ønskede gulvbelægning. Vedlæg gerne eksisterende gulvtegninger og billeder af overgange, døre og teknikrum.

Bed om et sammenligneligt tilbudsgrundlag

• Undersøgelser på stedet: Få beskrevet, hvordan tykkelse, armering, isolering, fugt og radonforhold skal afklares.
• Projektering: Bed om en skriftlig kredsplan og afgrænsning af ansvaret mellem de udførende fag.
• Prisomfang: Få angivet, hvad der er inkluderet, og hvilke forhold der kan udløse ekstraarbejde.
• Planlægning: Afklar adgang, etaper, tørretider og tidspunkt for gulvlægning og idriftsættelse.

Hvis du selv overvejer at leje udstyr, skal lejeprisen lægges sammen med materialer, egen udførelse og de fagydelser, der stadig skal købes. Først da kan den sammenlignes med en samlet entreprise. Indhent lejepriser direkte hos udlejerne på baggrund af den konkrete opgave.

For lejligheder og fællesarealer bør foreningens stillingtagen foreligge, inden der bestilles arbejde på fælles installationer. Det sparer både omprojektering og uenighed om ansvaret.
